大之島鉄道国分線(その４)


ヤード部分の線路工事です。2004.09.06

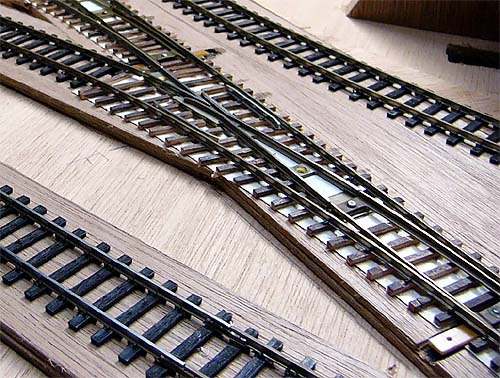

ポイントはエンドウの20本組ポイントを改造して使用。これは有効長を稼ぐためと資産の有効活用のため。
引込み線は篠原製コード100洋白レール。

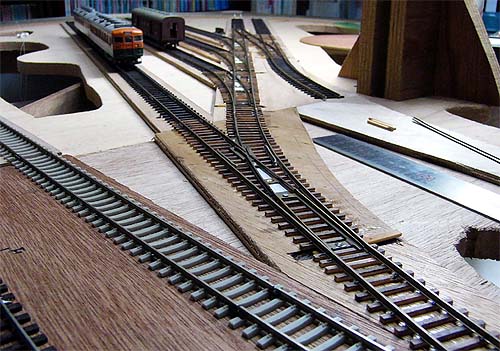

エンドレスからヤードを見たところ。

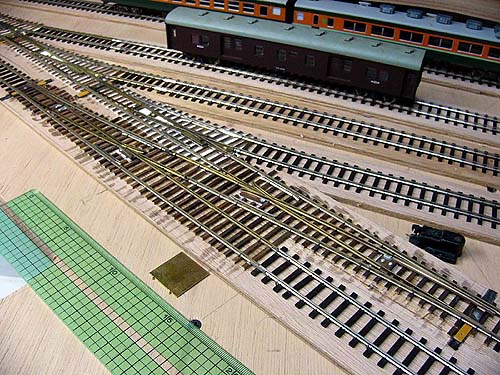

クロッシング部とリードレール及びトングレール(ポイント部)を取り出し、木枕木にスパイクしています。ガードレールはコード100洋白レールから自作。

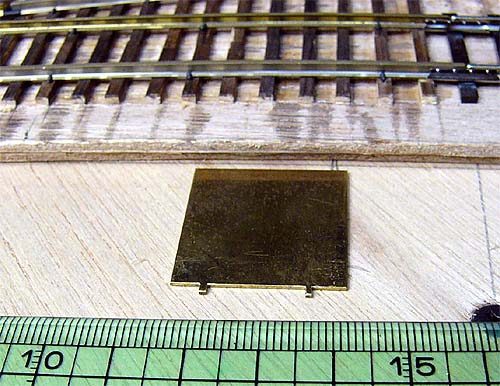

ポイントをスパイクするときは、0.5mm厚の真鍮板で作った自作のゲージを使用しています。



ヤードの奥の転車台へのポイント部分。ココもエンドウの片渡りポイントを改造して使用、真鍮色のところがその部分です。

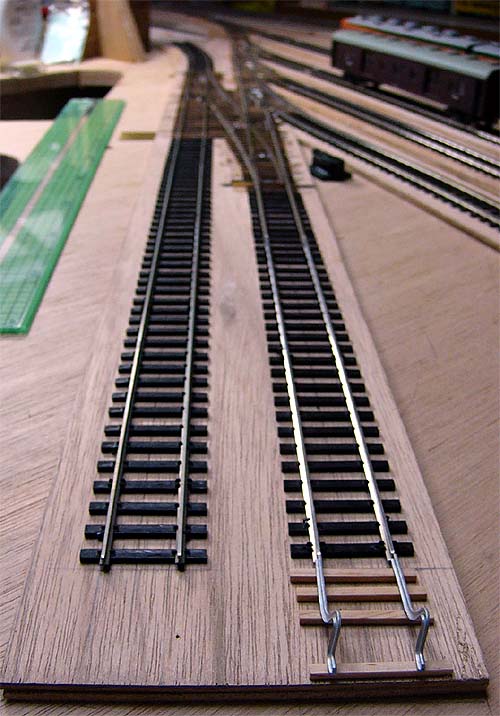

ヤードの一番奥のところ。右の線路には車止めを試しに置いています。
